[드론 만들기] jMAVSim 사용하기 1/2

(이때 배터리, 통신 등의 에러 발생을 대비하여 안전장치 RTL(Return to Launch)이 활성화되어 있으면 RTL명령어가 실행될 수도 있다. 소스코드에서 안전 설정 변경은 어떻게 하는지 모르겠고, QGroundControl에서 안전장치 설정을 변경해서 RTL 명령어를 해제할 수 있다. 안전장치 설정를 설정하는 방법은 [드론 만들기] QGroundControl에서 Pixhawk 4 설정하기 2/2을 참조)

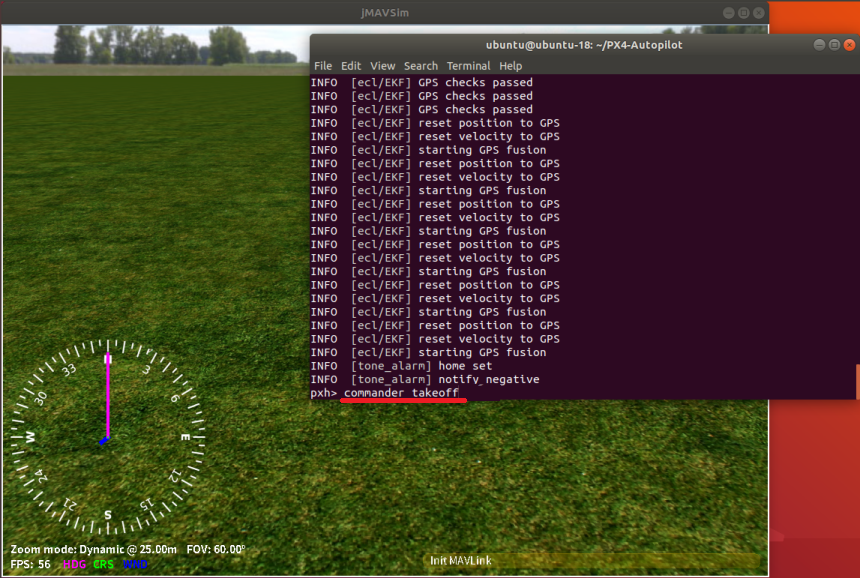

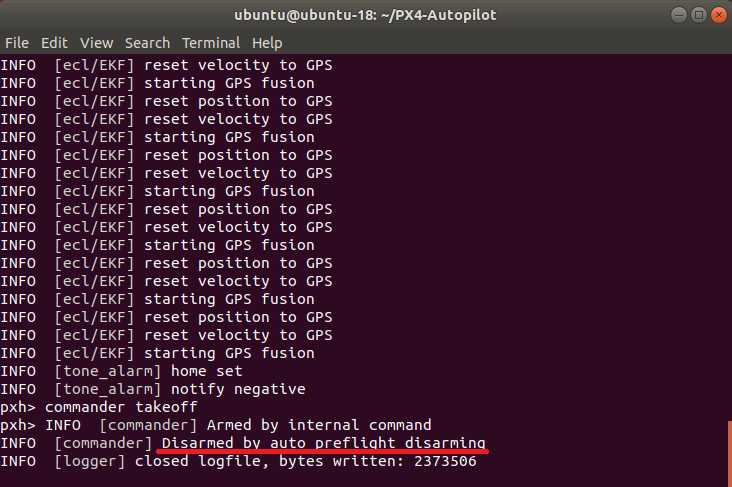

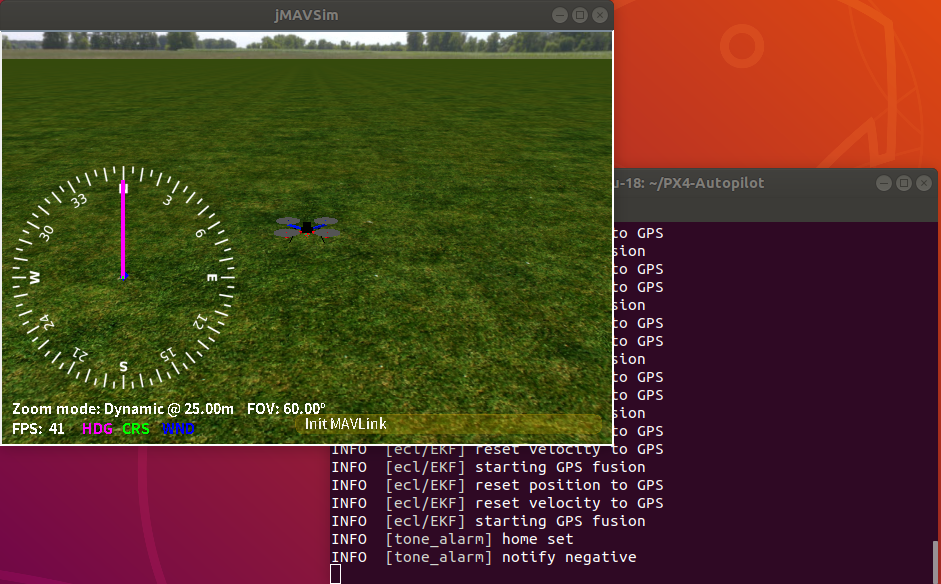

시동이 꺼지고 드론이 이륙하지 않는다. 하지만 다시 이륙 명령어를 입력하면 정상적으로 이륙한다.

(즉 제일 처음 명령어에서만 오류 발생)

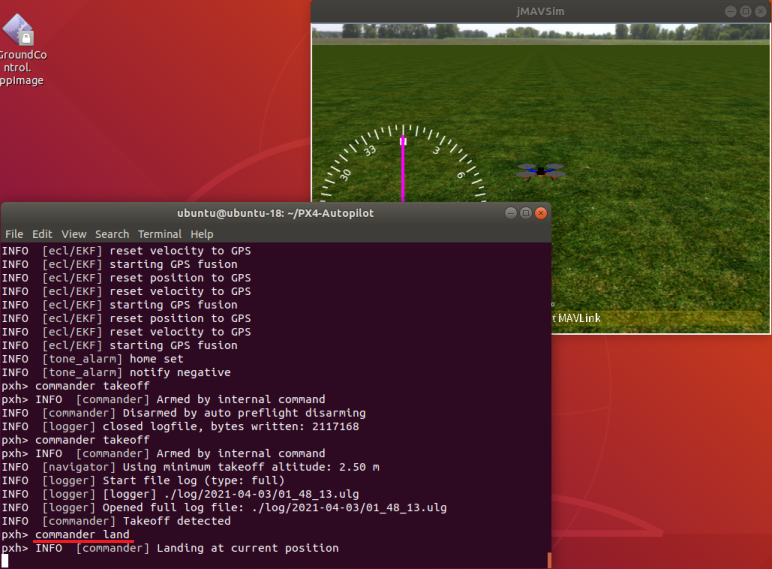

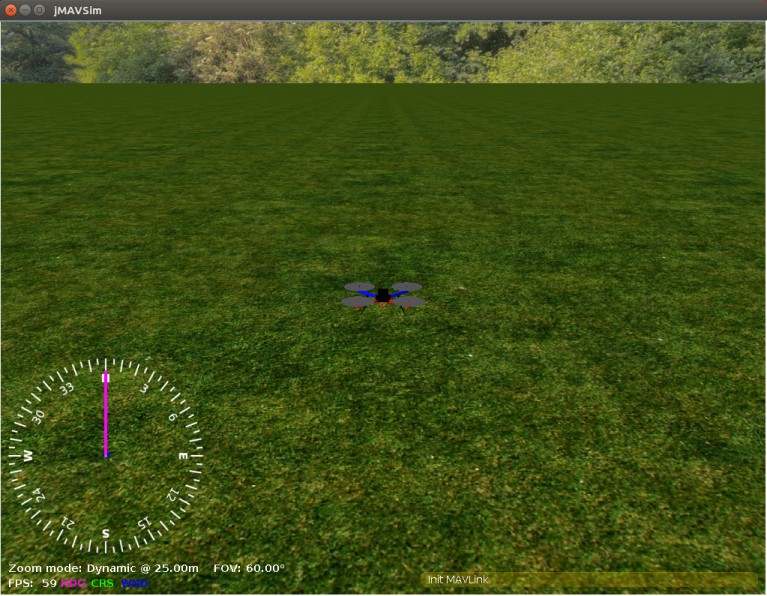

이륙 후 착륙 명령어를 입력하면 드론은 착륙하다.

인터넷 상에서 이 문제에 대한 해결방법을 찾으려고 해 봤지만 찾지를 못했다. 다행히 시뮬레이터 실행 후 처음 이륙 명령어에서만 이런 에러가 발생했고 지금까지 그 외에는 시뮬레이션을 하는데 문제가 발생하지 않아서 일단은 이 에러를 무시하기로 했다.

jMAVSim에서 드론 이/착륙 동영상은 아래와 같다.

2.2 QGroundControl과 함께 실행

QGroundControl(QGC)를 연결해서 함께 사용하면 일단 시각적으로 시뮬레이션 효과가 향상될 뿐만 아니라 QGC상에서 이륙, 착륙, 미션 실행도 할 수 있으며 필요시 조이스틱 등도 연결해서 사용할 수도 있다.

(조이스틱은 사용하지 않기 때문에 여기서 따로 설명하지는 않는다)

사용방법은 간단하다.

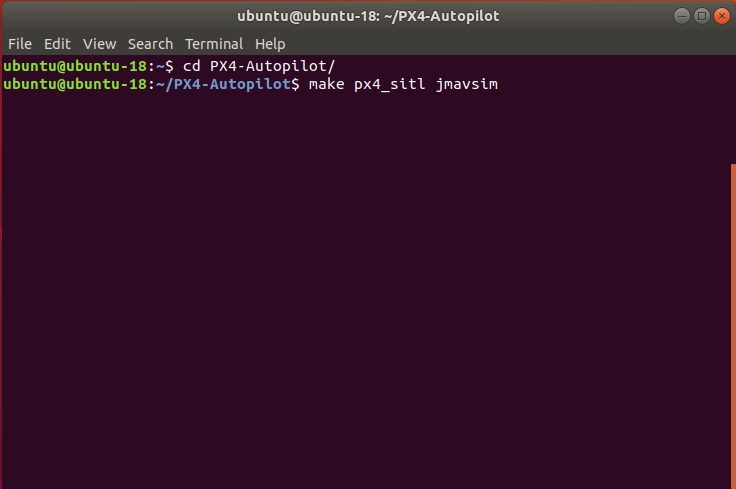

jMAVSim을 실행한 후 QGC를 실행시켜도 되고 반대로 QGC를 실행 후 jMAVSim을 실행해도 된다.

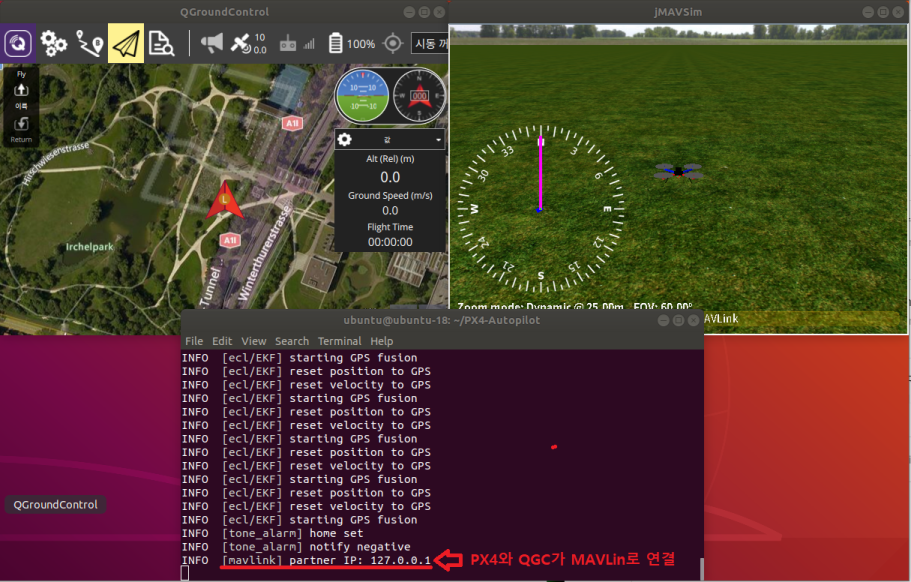

아래 그림은 jMAVSim을 실행한 후 QGC를 실행한 화면이다.

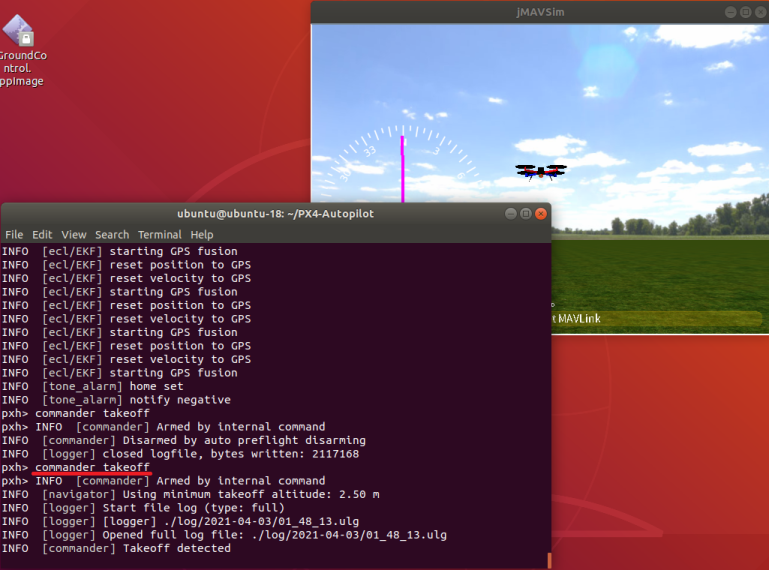

처음 실행 후 jMAVSim 콘솔에서 이륙 명령어를 입력하면 단일로 jMAVSim을 사용할 때처럼 에러가 발생한다. 물론 이후에는 단일 jMAVSim에서처럼 에러 없이 이륙, 착륙 명령어가 실행된다(아래 동영상 참조)

하지만 QGC에서 직접 이륙, 착륙 명령을 실행하면 이런 에러가 발생하지 않는다(아래 동영상 참조)

이 문제의 해결방법을 찾아보려고 했지만 딱히 검색되는 게 없다.

어쩌면 다른 컴퓨터 환경에서는 이러한 에러가 발생하지 않을 수도 있고 jMAVSim 자체 문제일 수도 있다.

어쨌든 시뮬레이션하는데 큰 문제가 되지 않기 때문에 추후에 해결방법을 찾으면 수정하기로 하고 일단은 이 에러도 무시하기로 한다.

2.3 설정 기능

- 홈(Home) 위치 변경

환경변수를 사용해서 직접 홈 위치를 설정/변경할 수 있으며 명령어는 아래와 같다.

위도:

export PX4_HOME_LAT

경도:

export PX4_HOME_LON

고도:

export PX4_HOME_ALT

예로 홈 위치를 서울의 한 곳으로 변경하려면 다음과 같다.

(설정할 홈 위치: 위도 - 37.418613, 경도 - 126.714935, 고도 - 30)

먼저 새 홈의 위도, 경도를 찾아야 하고 고도를 결정해야 한다.

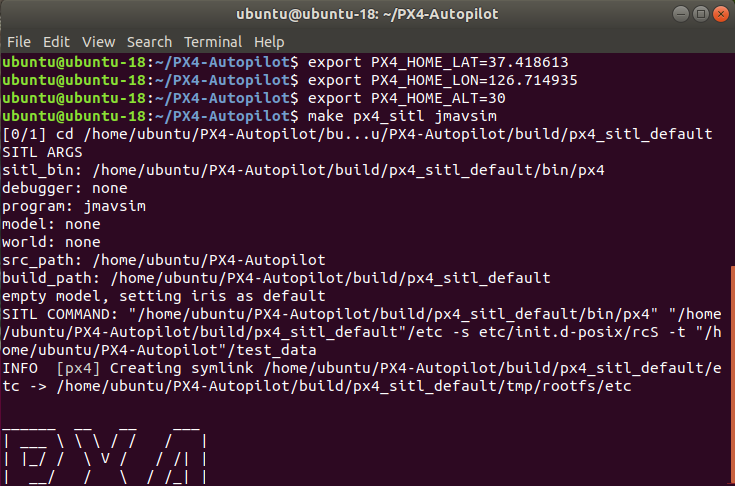

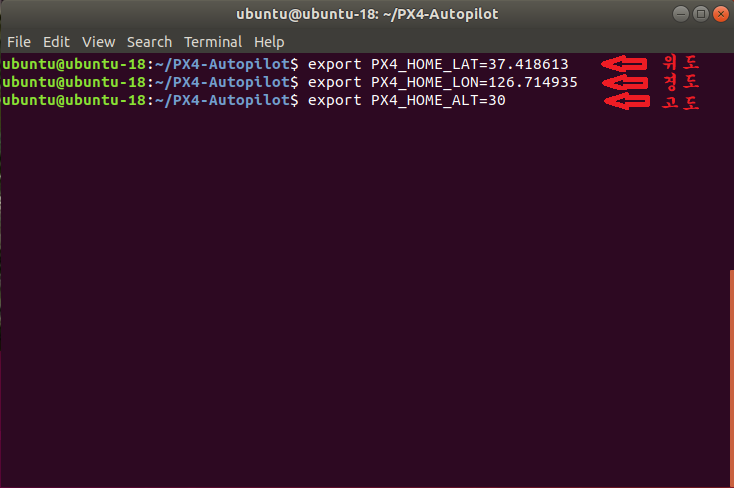

그 후 터미널에서 PX4 소스코드 디렉터리로 이동한 후 홈 위치의 위도, 경도, 고도를 입력한다.

입력이 끝났으면 jMAVSim을 실행한다.

QGC와 함께 실행하면 홈 위치가 변경되는 것을 시각적으로 확인할 수 있다.

- 시뮬레이션 속도 변경

환경변수를 이용해서 실제 시간 대비 시뮬레이션 속도를 증가 또는 감소할 수 있으며 명령어는 아래와 같다.

export PX4_SIM_SPEED_FACTOR

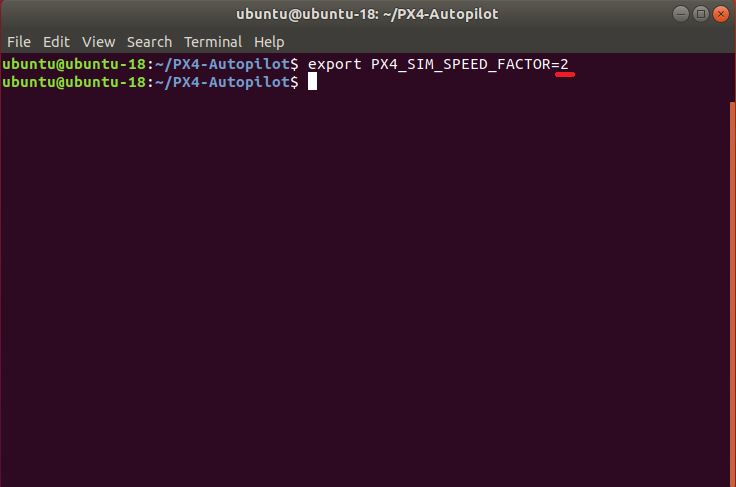

예로 시뮬레이션 속도를 실제 속도보다 2배 빠르게 설정하는 방법은 아래와 같다.

우선 터미널에서 PX4 소스코드 디렉터리로 이동한 후 원하는 속도 배율 인수에 2를 입력한다.

이어서 jMAVSim을 실행하면 시뮬레이션 속도가 2 배가된다.

- jMAVSim과 PX4를 분리해서 실행

jMAVSim과 PX4를 분리해서 실행할 수 있으며 PX4 소스코드 디렉터리에서 아래의 명령어를 각각의 터미널에 입력하면 된다.

jMAVSim 실행:

./Tools/jmavsim_run.sh -l

PX4 실행:

make px4_sitl none

아래는 jMAVSim과 PX4를 분리해서 실행하는 동영상이다.

이렇게 각각 분리해서 실행하면 jMAVSim이 재시작하는데 걸리는 시간을 절약할 수 있기 때문에 더 빠른 테스트 주기가 가능하다.

- GUI 없이 jMAVSim 실행

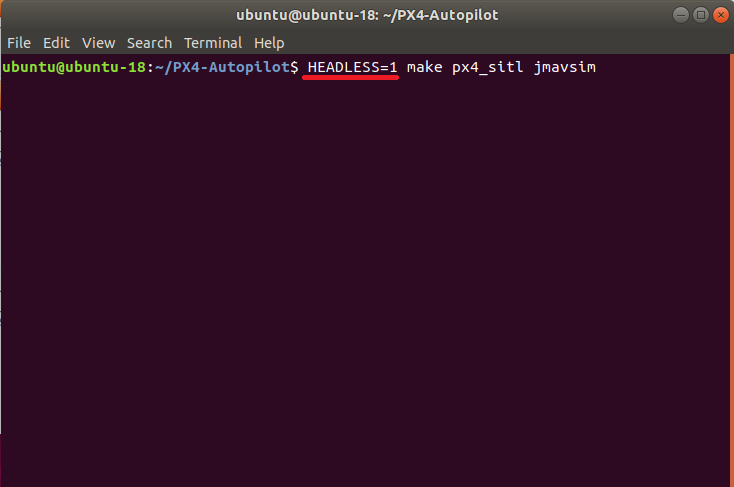

환경변수를 설정해서 그래픽 사용자 인터페이스(GUI) 없이 jMAVSim을 실행할 수 있으며 PX4 소스코드 디렉토리에서 명령어는 아래와 같다.

HEADLESS=1 make px4_sitl jmavsim

아래의 동영상에서 확인할 수 있듯이 그래픽 화면이 실행되지 않는다.

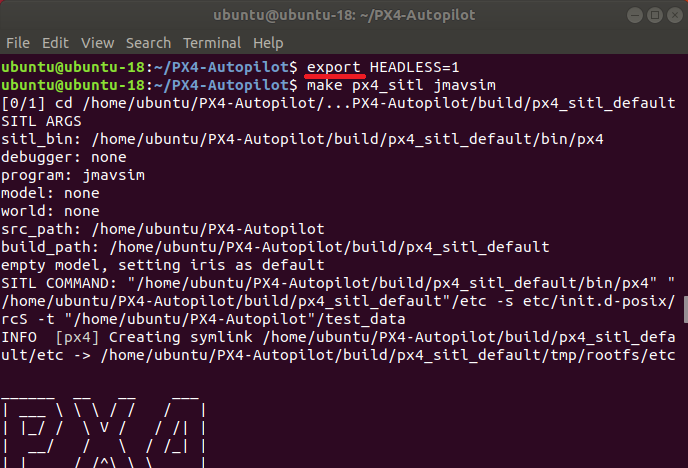

만약 현재 터미널에서 실행되는 모든 SITL을 GUI 없이 실행하고 싶을 경우에는 export 명령어를 사용하면 된다.

export HEADLESS=1

명령어 입력 후 jMAVSim을 실행하면 GUI가 나타나지 않으며 이 설정은 터미널 창이 종료되기 전까지 유지된다.

[드론 만들기] jMAVSim 사용하기 2/2에서 계속...

< jMAVSim 시뮬레이션 에러 >

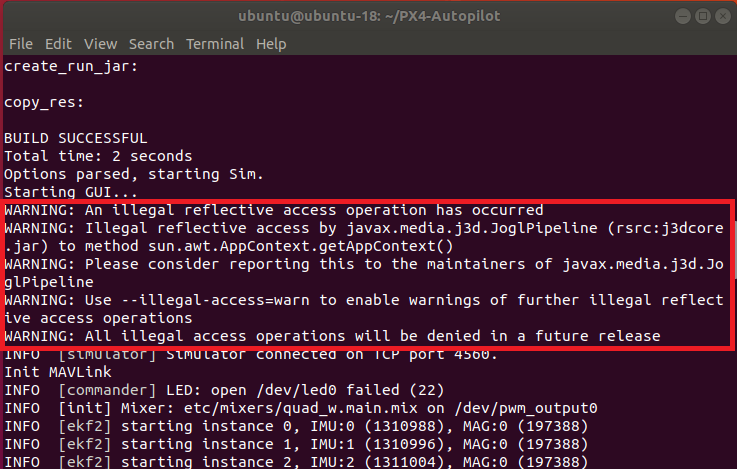

jMAVSim을 실행하면 터미널 상에 다음과 같은 경고(warning)가 출력된다.

인터넷에 찾아보니 위의 경고는 자바 버전을 다운그레이드(downgrade)하면 해결된다고 한다. 하지만 픽스호크 홈페이지에 따르면 시뮬레이터가 문제없이 동작하기 때문에 무시해도 된다고 하니 꼭 자바를 다운그레이드 할 필요는 없을 것 같다.

혹시 실행 시 "java.long.NoClassDefFoundError"이나 "java.awt.AWTError:Assistive Technology not found: org.GNOME.Accessibility.AtkWrapper" 같은 경고가 나타난다면 픽스호크 홈페이지를 참조한다.

< make를 사용한 빌드의 옵션 구조 >

make [vendor_][model][_variant] [viewer_model_debugger_world]

vendor: px4, intel 등의 제조사 이름이며 픽스호크 시리즈 보드 용 vendor 이름은 px4.
model: sitl, fmu-v2, fmu-v4, fmu-v5 등.
variant: 세부적인 구성을 나타내며, 예로 rtps, lpe 등이 있으며 생략할 경우 default가 있는 것과 동일.
viewer: gazebo, jmavsim, none.

예) make px4_sitl none_iris -> PX4는 기체 형태는 iris이지만 시뮬레이터 없이 빌드.
model: 모델 명을 기입, 예를 들자면 rover, iris, tailstter 등, 생략 시 기본 설정인 iris 적용.
debugger: none(기본 설정), ide, gdb, lldb, ddd 등, 생략 시 none
world: 가제보에만 적용하는 환경설정으로 기본 설정은 empty_world, 생략 시 기본설정 적용.
